IxxatCAN软件产品介绍

发布时间:2023-04-19


CAN总线自20世纪80年代起问世至今已经历了半个世纪的洗礼。现在CAN总线相关的新产品仍然层出不穷,盟通科技今天为大家带来Ixxat系列CAN总线分析软件产品功能。

canAnalyser:强大的CAN总线分析工具

canAnalyser是强大的、通用的CAN工具,可用于控制器局域网络(CAN网络)系统的开发、测试和维护。该软件基于模块化的概念,采用了在软件主体上额外加载开放性和拓展性插件的形式来增补特殊功能。

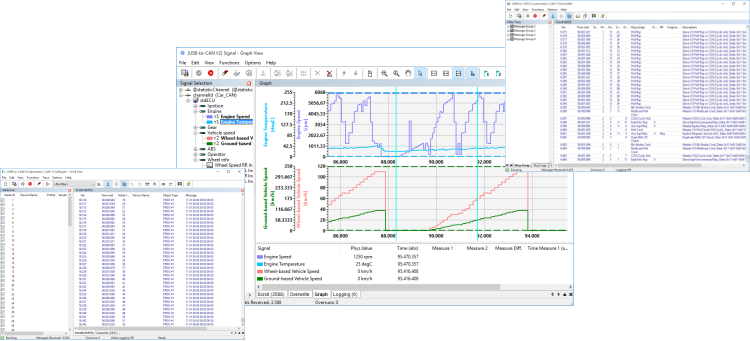

(图为canAnalyser3和相关模块)


      canAnalyser提供的功能涵盖许多领域的应用,例如:单个报文和信号的传输或者序列的传输;报文与信号的接受和翻译;以及统计数据的显示。


(图为canAnalyser Transmit选项卡)


      信号在数据库中管理并且使用特定的导入过滤器加载,导入过滤器有CANdbFIBEXDIMLDF格式。CANdbDIM数据库可以通过内置的编辑器工具创建。统计值如总线负载或错误帧可以和来自数据库的信号一同评估。基于脚本的新的统计功能还可以快速、简单的适应您特定的应用需求。


(图为canAnalyser ReplaySequencer选项卡)


      canAnalyser的额外功能由可选的模块提供,例如基于CANopenDeviceNetJ1939系统中协议特定的报文的显示。现在,购买最新版本的canAnalyser3将直接使用这些过去需单独付费的扩展模块。另外,客户特定功能可通过开放的.NET编程接口以单独模块形式对canAnalyser进行简单的集成。


(图为canAnalyser Recevie选项卡)



canAnalyser系列有多款产品,目前我们只对外销售旧版本的升级和最新版本的canAnalyser3canAnalyser3支持在Windows7/Windows8/Windows1032位和64位版本的操作系统上使用,它是基于IxxatVCI驱动开发的,可以与所有的Ixxat PC CAN接口搭配使用。


(图为canAnalyser ControlPanel选项卡)



canAnalyser3:丰富的模块化拓展功能

canAnalyser3中所带的扩展模块功能非常强大,其中:

CANopen扩展模块具有以下功能:1、可以根据CANopen标准协议翻译和显示基础CAN数据帧的数且支持CAN FD USDO2、支持滚动或覆写形式显示报文;3、支持EDSDCFXDD文档导入以及CSV形式的文档导出;4、支持通过节点号和信息类型进行过滤。

DeviceNet扩展模块具有以下功能:1、支持DeviceNet的标准翻译和显示;2、支持配置显性连接和分段连接;3、支持使用报文或分段显示来评估或监视分段协议;4、支持通过报文组、报文IDMAC ID和报文类型进行过滤。

SAE J1939扩展模块具有以下功能:1、支持根据SAE J1939标准翻译和显示;2、支持滚动或覆写形式显示报文;支持翻译应用;3、诊断和连接管理报文;4、支持通过参数组编号目的地址和源地址进行过滤。

以上是Ixxat系列CAN软件产品的介绍,我们往期也介绍了不少硬件产品,如果您对其中某些产品感兴趣,就快来联系我们吧!



本文所用图片由本公司合作伙伴瑞典HMS工业网络有限公司提供,其版权归合作伙伴瑞典HMS工业网络有限公司所有。
