EC-Engineer功能介绍

在线和离线配置

网络配置既可以在没有其他EtherCAT节点的Offline状态下，也可以在连接真实EtherCAT网络的Online状态下完成。进行网络配置时，EtherCAT从站既可以连接到运行EC-Engineer的本地PC上，也可以连接到运行EC-Master的控制系统上。
两种配置均可以轻松使用“总线-扫描”功能确定从站和网络拓扑结构。如果从站与本地Windows PC相连，则集成的支持Windows操作系统的EtherCAT 主站运行和验证系统。

如果从站与控制系统相连，在控制器上运行的主站协议栈将会接管通信任务，并为EC-Engineer提供所有诊断所需要的服务和信息。

新颖的界面设计

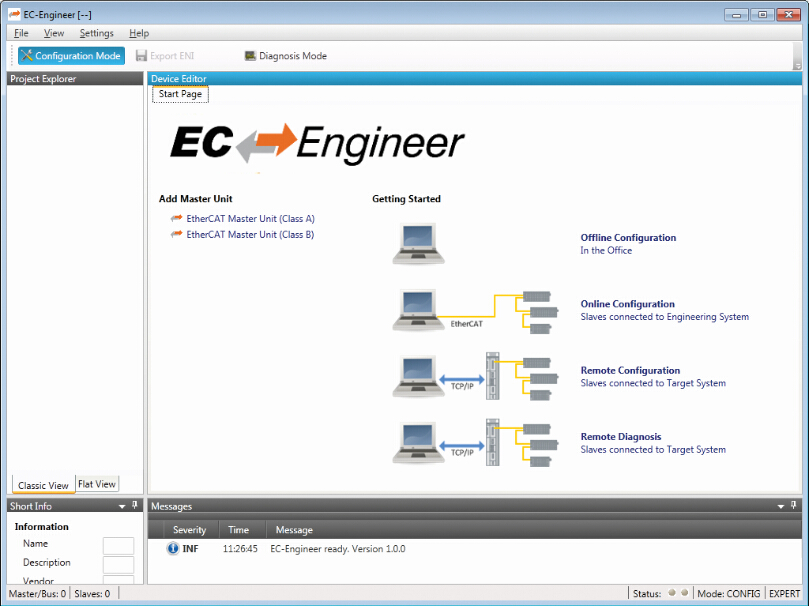

EC-Engineer经过优化的图形界面具有极强的实用性。通过选择界面的主题风格和语言，用户可以调整界面的外观和使用感受。无论是初级技术人员还是高级工程师，所有用户都能直观的使用EC-Engineer。常用功能可以在开始界面中找到，例如：建立一个简单的离线配置，或者通过扫描所连接的网络获得在线配置，或者对连接的目标系统进行远程配置和远程诊断。

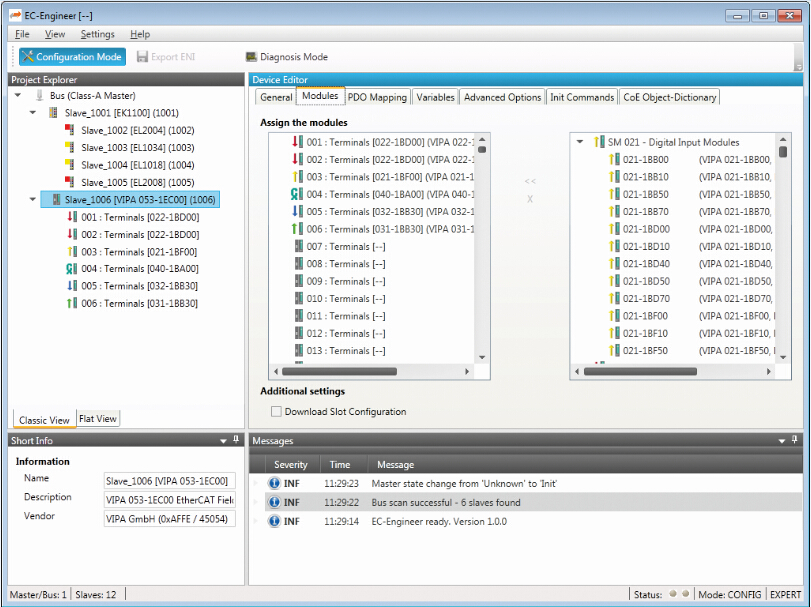

网络中所有从站都以树状图的形式清晰的展示在项目界面中，方便用户在配置或诊断总线时快速浏览并访问目标从站。

固定的过程数据补偿

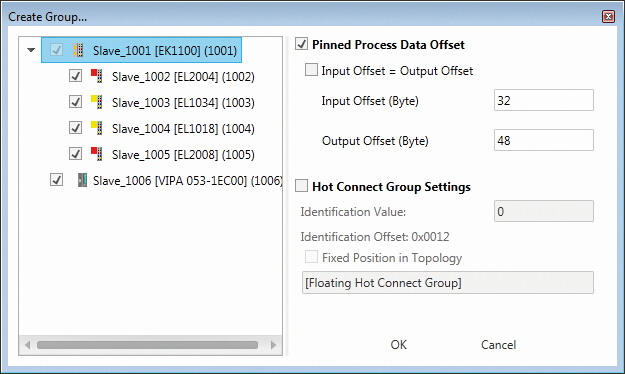

EC-Engineer的一个独特特征是可以任意地为一个或一组从站指定过程数据存储布局。它可以在过程数据区域给从站指定地址，此后即使添加或删除其他从站此从站地址也不会发生变化。这样可以将输入和输出的数据存放在不同存储位置。通过这种方式，配置好的从站过程数据可以被轻易地被改变，而无需再在应用程序中进行重新配置。

强大的诊断功能

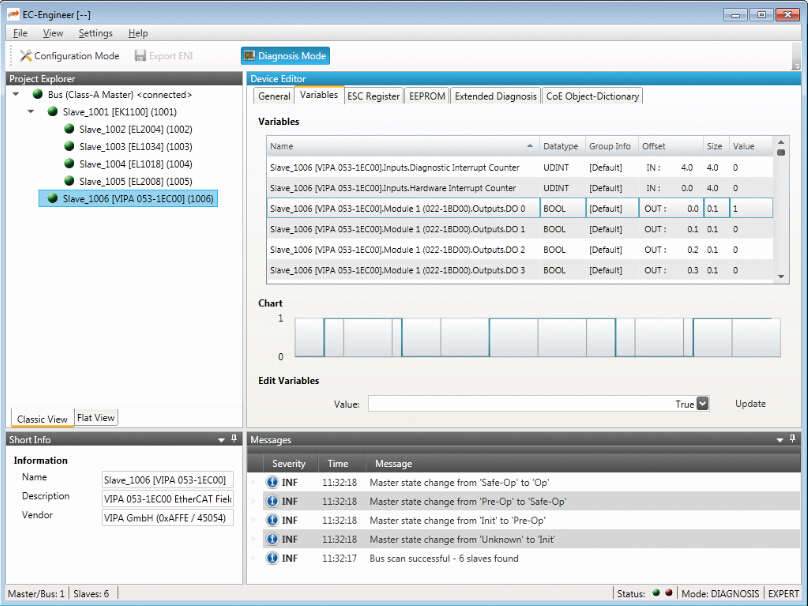

EC-Engineer是非常专业的诊断工具。通过TCP/IP主站和从站均可以被检测。系统状态、过程数据内容等均可以显示，EC-Engineer支持更复杂的功能，如读取对象字典或下载从站固件等。EC-Engineer提供一个特殊界面，可以用来分析EtherCAT总线启动时的错误或缺失。在这个界面中，EC-Engineer可以连续地追踪输入变量，实时监控输入变量的变化。
